Vikavirtapistorasia IP44 30mA 2-osainen

Kuvaus

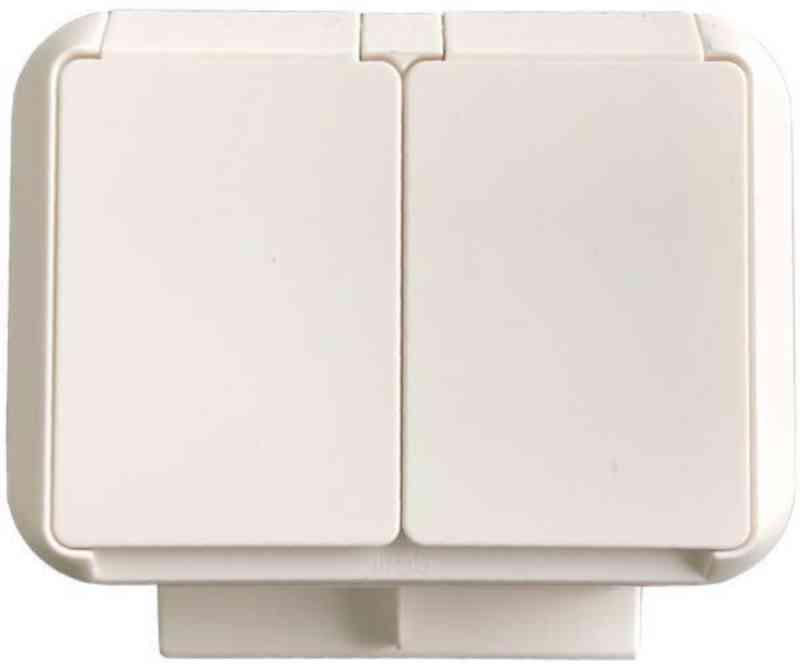

Vikavirtapistorasia a-collection IP44 2-osainen

Vikavirtapistorasia a-collection on 2-osainen pistorasia vikavirtasuojalla. Vikavirtasuojattu pistorasia on tarpeen jälkiasennuksissa, mikäli sähkökeskukseen ei ole asennettu vikavirtasuojia. Pistorasia vikavirtasuojalla varustettuna mahdollistaa asennukset muun muassa koirankoppilämmittimelle tai kanalan lämmittimelle.

Ominaisuuksia:

A-collection vikavirtapistorasia on A tyypin vikavirtasuojalla varustettu pistorasia. Vikavirtasuoja
laukeaa yli 30 mA maavuotovirta– tai oikosulkutilanteessa (esimerkiksi vioittunut jatkojohto tai jokin laitevika).

VVS pistorasian asennus on sähköasennusoikeuden vaatima toimenpide. Vikavirtapistorasia voidaan asentaa yksiosaiseen asennusrasiaan tai erillistä pinta-asennus koteloa käyttäen myös seinäpinnalle.

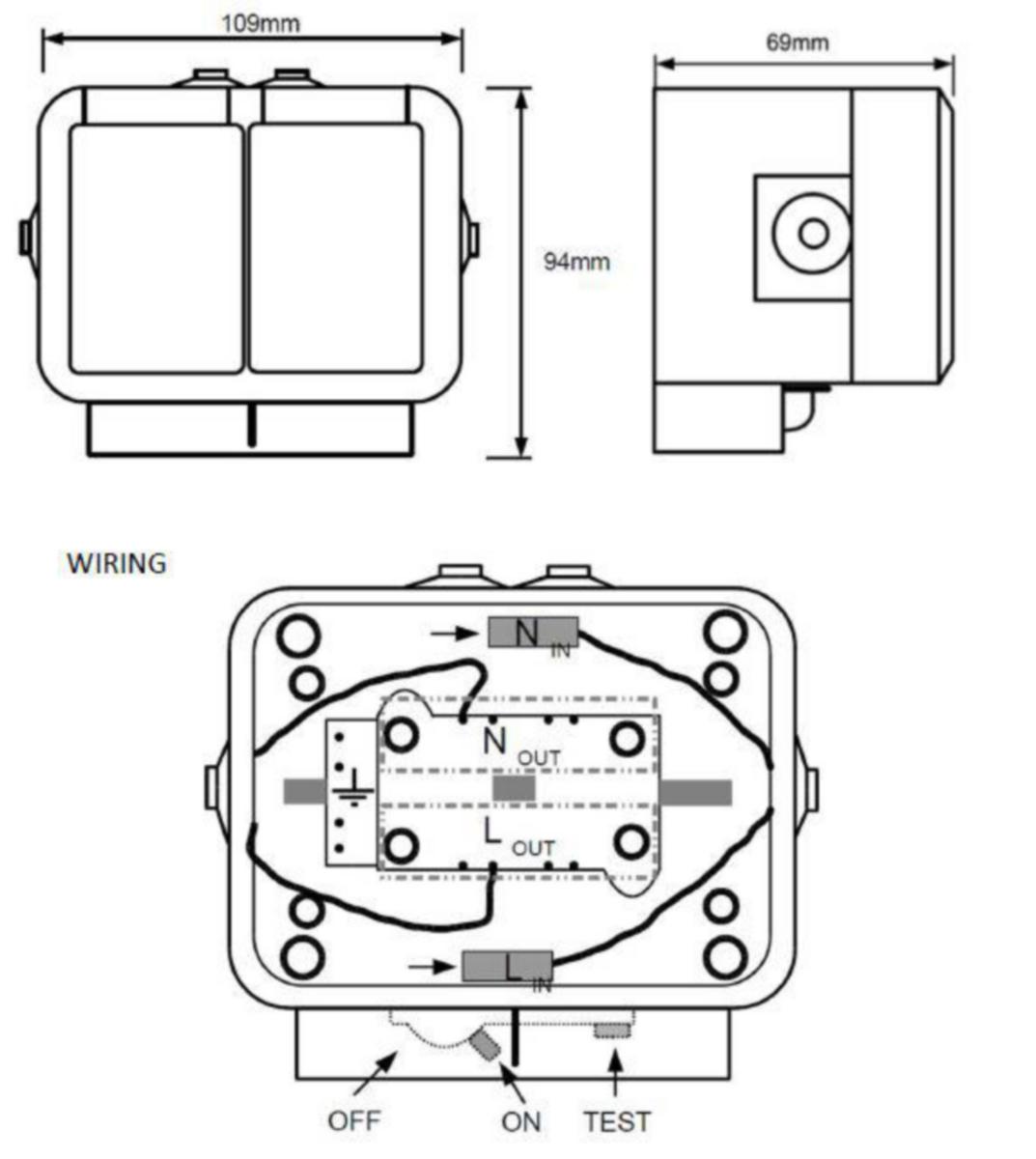

Asennus vikavirtapistorasia :

Tuotteen saa asentaa vain valtuutettu ja pätevä asentaja paikallisten määräysten mukaisesti.
Varmista sähkönsyötön jännitteettömyys ennen asennusta (sähkökeskuksen sulake pois
päältä). Kierrä suojakansien alla näkyvät 4 ruuvia irti ja nosta pistorasian kansiosa pois. Kiinnitä
rasia haluttuun paikkaan vaakasuoraan asentoon nurkista neljällä ruuvilla. Tuo syöttökaapeli
sisään sopivimmasta läpiviennistä tai kotelon pohjasta. Kuori johtimien päät 12 mm matkalta.
Suojamaajohdin PE kytketään pistorasiaosan päädyssä olevaan vihreään jousiliittimeen ja
vaihejohdin L sekä nollajohdin N oransseihin, vivulla lukittaviin huppuliittimiin. Aseta rasian
kansiosa takaisin paikalleen ja lukitse neljällä ruuvilla. Avaa vikavirtasuojan peittävä liukukansi
ja varmista että kytkin on ON-asennossa.

Testaus

Pistorasian asennuksen jälkeen sen oikea toiminnallisuus on testattava. Kytke jännite päälle
sähkökeskuksesta. Paina vikavirtasuojan testipainiketta (TEST). Suojan tulee katkaista jännitesyöttö pistorasialta. Varmista että kytkin on mennyt OFF-asentoon ja mittaa että pistorasia on
jännitteetön. Jos testissä havaitaan virhetoiminta pistorasiaa ei saa ottaa käyttöön. Tarkista
johdotus!

KETJUTUS :

Voit kytkeä lisäpistorasioita ja laitteita vikavirtapistorasiaan. Kaikki ketjutetut laitteet ovat suojattuja.
HUOM! Suojamaa pitää olla kaikissa laitteissa kytkettynä. Älä myöskään ylitä 16A virtaa.

Vikatilanne:

Mikäli vikavirtasuoja laukeaa omia aikojaan on sen perään mahdollisesti kytketyt pistorasiat ja niihin liitetyt laitteet tarkistettava ja laitteen laukeamisen syy on selvitettävä! Tarvittaessa ota yhteyttä asennusoikeudet omaavaan sähköasentajaan.

Teknisiä tietoja vikavirtapistorasia a-collection:

Jännite: 250V – 50Hz
Virta: 16A
IP-luokka: IP44
Max ilmankosteus: 95%
Vikavirtasuojan käyttölämpötila: -40°C…+30°C
Suojaus: 1P+N A-type 30mA 4,5kA ja 1P+N C-type
16A 4,5kA
Väri: Valkoinen

Sähkönumero: 3205100
Vikavirtasuojakytkin: Jännitteestä riippumaton vikavirtasuoja, A-type 30mA.

Muuta:

Asennusohje
